Vergleich von 5G-Simulationstools – iBwave Design Enterprise vs. Ekahau Private 5G (Teil 4)

Mit iBwave kann neben den RUs das gesamte Netz (Basisstation, Verkabelungen, herstellerspezifische Komponenten etc.) aufgebaut werden, um beispielsweise eine Kabelplanung und eine Kostenschätzung zu erstellen. Da diese Funktion jedoch nicht mit Ekahau ermöglicht werden soll, wird sie nicht weiter betrachtet.

Ekahau Private 5G stellt aktuell 10 RUs zur Verfügung, die verwendet werden können. Das ist nicht besonders viel, jedoch ist die Auswahl relativ gut gewählt, da die größten Hersteller wie Ericsson und Nokia vertreten sind. Zusätzlich werden RUs von Airspan und Amazon bereitgestellt. Eine generische RU steht ebenfalls zur Verfügung. Diese sind meist „perfekt“ in Bezug auf die physikalischen Eigenschaften wie Abstrahlwinkel und Gleichmäßigkeit des Antennenpatterns.

iBwave hat im Vergleich dazu eine Liste von mehreren hundert RUs von über 25 Herstellern in der Datenbank, die mithilfe von sogenannten „vex“-Dateien erweitert werden kann. Die vex-Dateien werden von den Herstellern der Netzwerkkomponenten vorgegeben und über iBwave bereitgestellt. Sie beinhalten zum einen eine kurze Beschreibung der Komponente, die vorhandenen Anschlüsse, Antennendiagramme (falls zutreffend), Abmaße, unterstützte Funkdienste und einiges mehr.

Eine generische RU bietet auch iBwave Design, das sehr vergleichbare Eigenschaften mit der von Ekahau aufweist. Für einen Vergleich der beiden Softwarelösungen bietet sich daher die generische RU an.

Konfiguration des Funksystems

Ein weiterer Punkt, der verglichen werden soll, ist die Konfiguration des zu simulierenden Systems. Dies ist ein privates 5G-System, das im Frequenzbereich von 3,7 bis 3,8 GHz betrieben wird und somit eine Bandbreite von 100 MHz aufweist.

Bei iBwave Design ist die Konfigurationsmöglichkeit für das sogenannte „Wireless System“ sehr umfangreich. Konfigurierbar sind die grundlegenden Eigenschaften wie Region, Technologie, Frequenzbereich und die Bandbreite. Für eine nachträgliche Kapazitäts- und Durchsatzbetrachtung können zudem die Anzahl der Spatial Streams (MIMO) und der Aufbau des „5G Time Division Duplex (TDD)“-Pattern konfiguriert werden. Das TDD-Pattern definiert physikalisch, wie viel „Platz“ für den Uplink und den Downlink auf der Luftschnittstelle bereitgestellt wird.

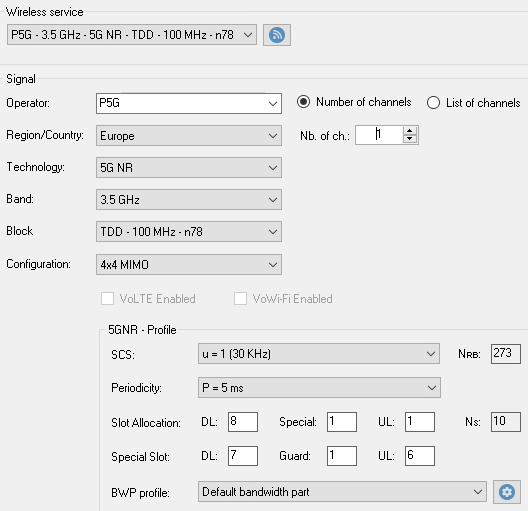

Somit sind alle Einstellungen entsprechend den Vorgaben konfigurierbar. Eine Übersicht über die Konfiguration ist in Abbildung 1 zu sehen. Die Konfiguration der Sendeleistung wird über die einzelnen RUs realisiert, daher ist diese in dem Bild nicht aufgelistet.

Ekahau hat diese Konfiguration stark vereinfacht. Hier können die Technologie, die Sendeleistung und die Bandbreite konfiguriert werden. Die Bandbreite kann nur auf 10 oder 20 MHz konfiguriert werden, was schade ist, da dies eine eher seltene Konfiguration ist. Eine Übersicht ist in Abbildung 2 dargestellt.

Fortsetzung folgt.
